Single Sheath Ads
Beskrivelse

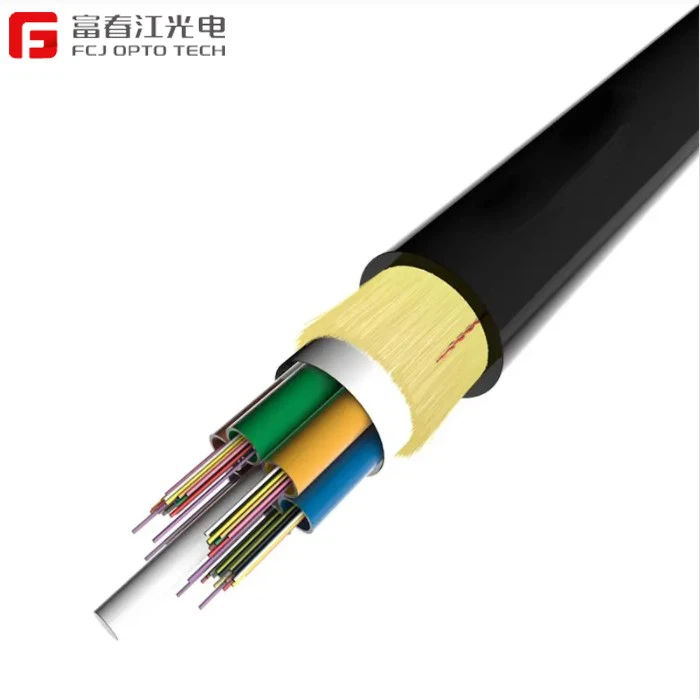

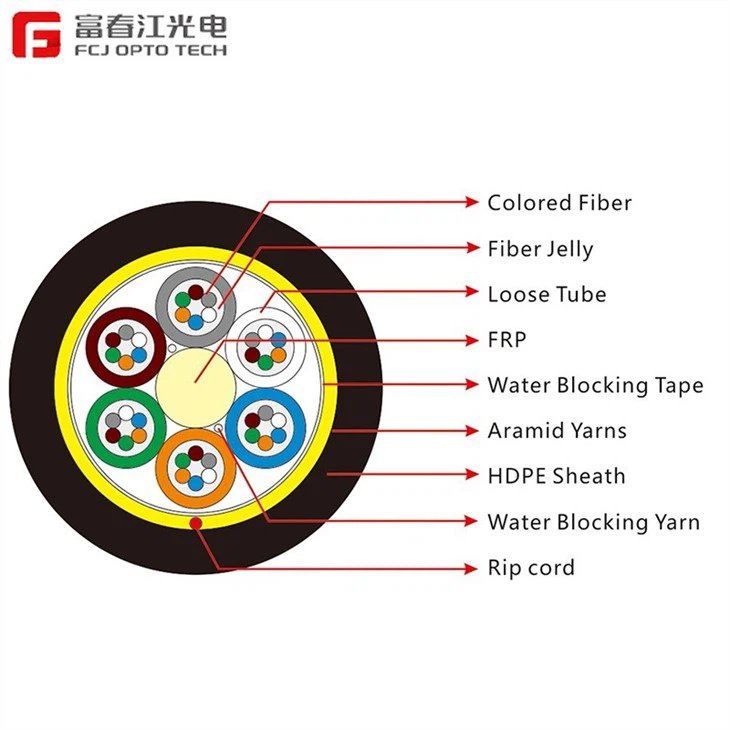

ADSS-kabel vedtager den snoede struktur af løst ærmelag, 250 μm optisk fiber indsættes i det løse rør lavet af materialer med høj modul, og det løse rør er fyldt med vandtætte forbindelser. Det løse rør (og påfyldningsrebet) er snoet rundt om den ikke-metalliske centerforstærkende kerne (FRP) for at syntetisere en kompakt kabelkerne. Mellemrummet i kabelkernen fyldes med et vandblokerende garn og et vandblokerende bælte, der er viklet i længderetningen af kabelkernen, og derefter snoes aramidfiberen, der spiller en forstærkende rolle. Til sidst ekstruderes den ydre kappe af polyethylen (PE) eller det elektriske mærke (AT).
Karakteristika
· Kontinuerlig elektrisk erektion
· Overlegen modstand mod elektriske mærker med AT-kappe
· Let vægt, lille kabeldiameter, reduceret is, vindpåvirkning og belastning på tårn, støtte
· Fremragende træk- og temperaturegenskaber
· Forventet levetid op til 30 år
Standarder
ADSS-kablet følger den tekniske standard IEEE P 1222 og opfylder IEC-standarden 60794-1 og DLT 788-2016-standarden.
Optiske egenskaber
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Dæmpning |
@850nm |
|
|
Mindre end eller lig med 3.0 dB/km |
Mindre end eller lig med 3.0 dB/km |
|
@1300nm |
|
|
Mindre end eller lig med 1.0 dB/km |
Mindre end eller lig med 1.0 dB/km |
|
|
@1310nm |
Mindre end eller lig med 0,36 dB/km |
Mindre end eller lig med 0,40 dB/km |
|
|
|
|
@1550nm |
Mindre end eller lig med 0.22 dB/km |
Mindre end eller lig med 0,23 dB/km |
|
|
|
|
Båndbredde (Klasse A) |
@850nm |
|
|
Større end eller lig med 500 MHz·km |
Større end eller lig med 200 MHz·km |
|
@1300nm |
|
|
Større end eller lig med 500 MHz·km |
Større end eller lig med 500 MHz·km |
|
|
Numerisk blænde |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Kabelafskæringsbølgelængde |
Mindre end eller lig med 1260nm |
Mindre end eller lig med 1480nm |
|
|
|
Tekniske parametre
|
Kabel diameter mm |
Kabelvægt |
Anbefal maksimal arbejdsspænding kN |
Maksimal tilladt arbejdsspænding kN |
bryde vedholdenhed kN |
Snitareal af trækkomponenter mm2 |
elasticitetsmodul kN/ mm2 |
termisk udvidelseskoefficient ×10-6 /k |
|
|
PE kappe |
AT skede |
|||||||
|
9.8 |
121 |
130 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
|
10.2 |
129 |
138 |
2.1 |
5 |
14 |
6.9 |
8.1 |
1.4 |
|
13.1 |
132 |
143 |
2.8 |
7 |
19 |
9.97 |
9.13 |
1.2 |
|
15.6 |
189 |
207 |
3.8 |
9 |
26 |
14.2 |
11.2 |
1.0 |
