Beskrivelse

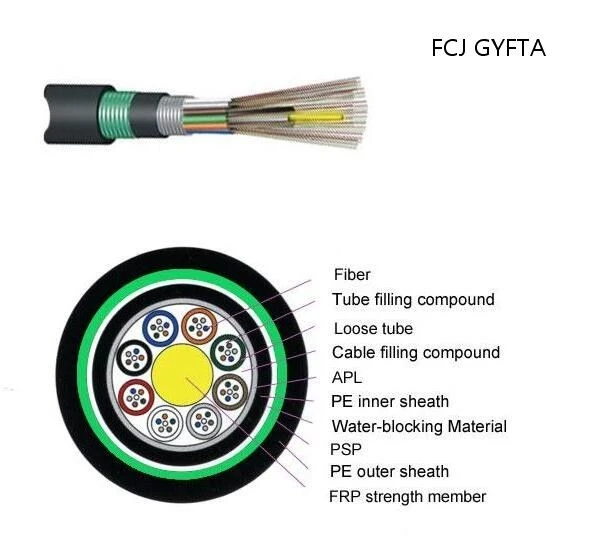

Fibrene, 250μm, er placeret i et løst rør lavet af højmodulplast. Rørene er fyldt med en vandafvisende fyldmasse. En fiberforstærket plast (FRP) placeres i midten af kernen som et ikke-metallisk styrkeelement. Rørene (og fyldstofferne) er snoet rundt om styrkeelementet til en kompakt og cirkulær kerne. Et aluminiumspolyethylenlaminat (APL) påføres rundt om kabelkernen. Derefter dækkes kabelkernen med en tynd polyethylen (PE) inderkappe, som er fyldt med gelé for at beskytte den mod vandindtrængning. Efter påføring af en korrugeret stålbåndsarmering, afsluttes kablet med en ydre PE-kappe.
Karakteristika
God mekanisk og temperaturpræstation
Højstyrke løesrør, der er hydrolysebestandigt
Speciel rørfyldningsmasse sikrer en kritisk beskyttelse af fiber
Knusningsmodstand og fleksibilitet
Følgende foranstaltninger er truffet for at sikre kablet vandtæt:
Enkeltfiberforstærket plast som det centrale styrkeelement
Løs rørfyldningsmasse
100% kabelkernefyldning
APL fugtspærre
PSP-forbedrende fugttæt
Vandblokerende materiale
Standarder
GYFTA53-kabel overholder standard YD/T 901-2001såvel som IEC 60794-1.
Optiske egenskaber
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
Dæmpning
(+20 grad)
|
@850nm
|
|
|
Mindre end eller lig med 3.0 dB/km
|
Mindre end eller lig med 3.0 dB/km
|
|
@1300nm
|
|
|
Mindre end eller lig med 1.0 dB/km
|
Mindre end eller lig med 1.0 dB/km
|
|
@1310nm
|
Mindre end eller lig med 0,36 dB/km
|
Mindre end eller lig med 0,40 dB/km
|
|
|
|
@1550nm
|
Mindre end eller lig med 0.22 dB/km
|
Mindre end eller lig med 0,23 dB/km
|
|
|
|
Båndbredde (klasse A)
|
@850nm
|
|
|
Større end eller lig med 500 MHz·km
|
Større end eller lig med 200 MHz·km
|
|
@1300nm
|
|
|
Større end eller lig med 1000 MHz·km
|
Større end eller lig med 600 MHz·km
|
|
Numerisk blænde
|
|
|
{{0}}.200±0,015NA
|
{{0}}.275±0,015NA
|
|
Kabelafskæringsbølgelængde
|
Mindre end eller lig med 1260nm
|
Mindre end eller lig med 1480nm
|
|
|
Tekniske parametre
|
Kabeltype
|
Fiberantal
|
Rør
|
Fyldstoffer
|
Kabel diameter
mm
|
Kabel Vægt kg/km
|
Trækstyrke
Lang/Kort sigt N
|
Knusningsmodstand
Lang/Kort sigt
N/100mm
|
Bøjningsradius
Statisk/dynamisk
mm
|
|
GYFTA53-2~6
|
2~6
|
1
|
7
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-8~12
|
8~12
|
2
|
6
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-14~18
|
14~18
|
3
|
5
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-20~24
|
20~24
|
4
|
4
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-26~30
|
26~30
|
5
|
3
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-32~36
|
32~36
|
6
|
2
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-38~42
|
38~42
|
7
|
1
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-44~48
|
44~48
|
8
|
0
|
16.8
|
255
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-50~60
|
50~60
|
5
|
3
|
19.2
|
320
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-62~72
|
62~72
|
6
|
2
|
19.2
|
320
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-74~84
|
74~84
|
7
|
1
|
19.2
|
320
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-86~96
|
86~96
|
8
|
0
|
19.2
|
320
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-98~108
|
98~108
|
9
|
1
|
21.2
|
380
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-110~120
|
110~120
|
10
|
0
|
21.2
|
380
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-122~132
|
122~132
|
11
|
1
|
22.3
|
415
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYFTA53-134~144
|
134~144
|
12
|
0
|
22.3
|
415
|
1000/3000
|
1000/3000
|
10D/20D
|
Opbevarings-/driftstemperatur: -40 grad til + 70 grad
