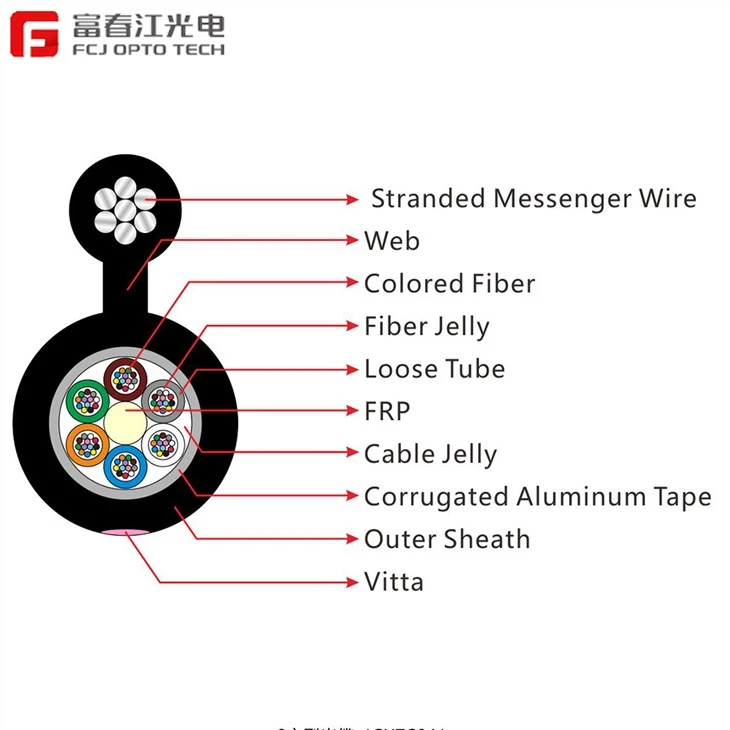

Karakteristika
· Høj trækstyrke af strandede ledninger opfylder kravet om selvbærende og reducerer installationsomkostningerne.
· God mekanisk og temperaturpræstation
· Højstyrke løst rør, der er hydrolyse resistent
· Speciel rørfyldningsmasse sikrer en kritisk beskyttelse af fiber
· Følgende foranstaltninger er truffet for at sikre kablet vandtæt:
- Ståltråd brugt som det centrale styrkeelement
- Løs rørfyldningsmasse
- 100% kabelkernefyldning
- Ståltape fugtspærre
Standarder
GYFTC8S-kabel overholder standard YD/T 1155-2001 samt IEC 60794-1.
Optiske egenskaber
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Dæmpning |
@850nm |
|
|
Mindre end eller lig med 3.0 dB/km |
Mindre end eller lig med 3.0 dB/km |
|
@1300nm |
|
|
Mindre end eller lig med 1.0 dB/km |
Mindre end eller lig med 1.0 dB/km |
|
|
@1310nm |
Mindre end eller lig med 0,36 dB/km |
Mindre end eller lig med 0,40 dB/km |
|
|
|
|
@1550nm |
Mindre end eller lig med 0.22 dB/km |
Mindre end eller lig med 0.23dB/km |
|
|
|
|
Båndbredde (Klasse A) |
@850nm |
|
|
Større end eller lig med 500 MHz·km |
Større end eller lig med 200 MHz·km |
|
@1300nm |
|
|
Større end eller lig med 1000 MHz·km |
Større end eller lig med 600 MHz·km |
|
|
Numerisk blænde |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Kabelafskæringsbølgelængde |
Mindre end eller lig med 1260nm |
Mindre end eller lig med 1480nm |
|
|
|
Tekniske parametre
|
Kabeltype |
Fiberantal |
Rør |
Fyldstoffer |
Kabel diameter |
Kabel Vægt kg/km |
Trækstyrke |
Knusningsmodstand |
Bøjningsradius |
|
GYFTC8S-2~12 |
2~12 |
1 |
4 |
9.5*16.5 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYFTC8A-14~24 |
14~24 |
2 |
3 |
9.5*16.5 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYFTC8A-26~36 |
26~36 |
3 |
2 |
9.5*16.5 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYFTC8A -38~48 |
38~48 |
4 |
1 |
9.5*16.5 |
218 |
600/1500 |
300/1000 |
10D/20D |
|
GYFTC8A-50~60 |
50~60 |
5 |
0 |
9.5*16.5 |
218 |
600/1500 |
300/1000 |
10D/20D |
Opbevarings-/driftstemperatur: -40 grad til + 70 grad
