Figur 8 Fiberoptisk antennekabel
Produktnavn: Figur 8 selvbærende optisk fiberkabel GYXTC8Y
Mærke Oprindelsessted: FCJ OPTO TECH
Fabriksadresse: Hangzhou, Kina (fastlandet)
Anvendelse: Antenne/Overhead udendørs
Fiberkerne: 2F 4F 6F 8F 12F 24F
Support Customization by Email: wilson@fcjopto.com
miri@fcjopto.com
Figur 8 Producent af selvbærende fiberoptisk kabel til antenne
Detaljeret beskrivelse:

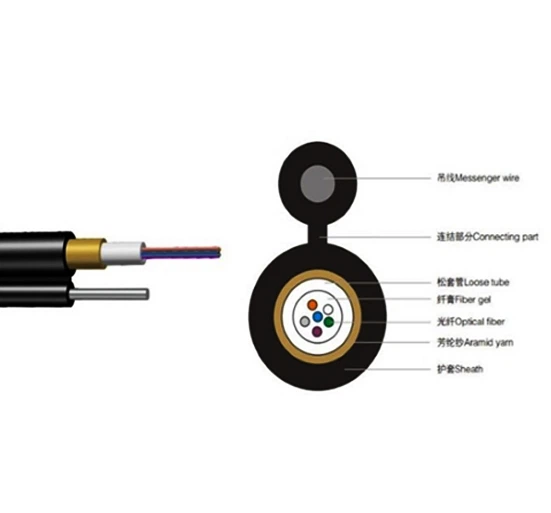

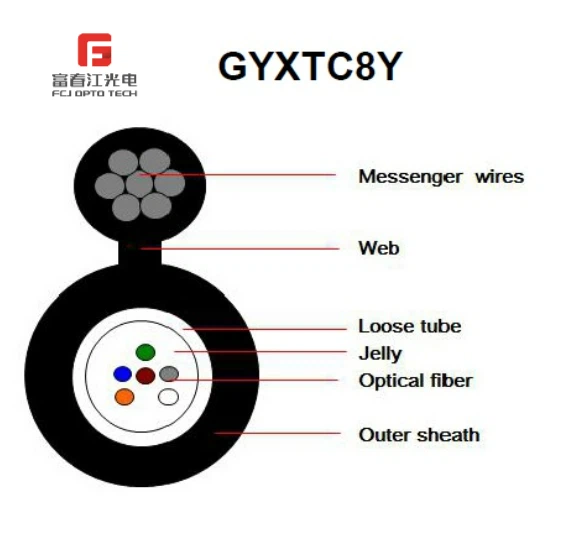

GYXTC8Y kabel er lavet af en enkelt løs muffe som kabelkerne, fiber, 250um. Den er placeret i en løs ærme lavet af højmodulplastik og fyldt med vandtæt sammensætning. Den løse ærme placeres i midten af kablet, og vandblokerende pasta eller vikling af vandblokerende garn fyldes rundt om den løse ærme og kombineres derefter med stålstrengen eller ståltråden for at danne en figur 8 polyethylenkappe.
Karakteristika:
- Optisk kabel og kabel som helhed kan være en engangsoverheadlægning, hvilket sparer byggeomkostninger og tid
- Selvbærende struktur har høj trækstyrke og er praktisk til overliggende lægning
- Lille størrelse, let vægt, god blødhed, let at lægge
- Enkelt design, fremragende transmissionsydelse, omkostningseffektiv
- Gode mekaniske og miljømæssige egenskaber
- Kabelkernen forhindrer vand omfattende for at sikre langsigtet stabil brug
- Designets levetid er over 25 år
- Anvendelse: selvbærende
Standarder:
ADSS-kabel overholder standard IEEE 1222-2004 samt IEC60794-1
Tekniske parametre:
| Tekniske parametre: | |||||||||
| Kabelantal | Ud skede | Vægt | Minimum tilladt trækstyrke | mindste tilladte Crush Load | Minimum bøjningsradius | Opbevaring | |||
| Diameter | (N) | (N/100 mm) | (MM) | temperatur | |||||
| (MM) | (KG) | kort sigt | langsigtet | kort sigt | langsigtet | kort sigt | langsigtet | (grad) | |
| 2 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 4 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 6 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 8 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 12 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 24 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
|
Optiske egenskaber |
||||||
|
|
|
G.652.D |
G.657A1 |
G.657A2 |
50/125um |
62,5/125um |
|
Dæmpning |
@850um |
|
|
|
Mindre end eller lig med 3.0dB/Km |
Mindre end eller lig med 3.0dB/Km |
|
@1300um |
|
|
|
Mindre end eller lig med 1.0dB/Km |
Mindre end eller lig med 1.0dB/Km |
|
|
@1310um |
Mindre end eller lig med 0.34dB/Km |
Mindre end eller lig med 0.35dB/Km |
Mindre end eller lig med 0.35dB/Km |
|
|
|
|
@1383um |
Mindre end eller lig med 0.34dB/Km |
Mindre end eller lig med 0.35dB/Km |
Mindre end eller lig med 0.35dB/Km |
|
|
|
|
@1550um |
Mindre end eller lig med 0.20dB/Km |
Mindre end eller lig med 0.21dB/Km |
Mindre end eller lig med 0.21dB/Km |
|
|
|
|
Båndbredde (Klasse A) |
@850um |
|
|
|
Større end eller lig med 500MHz·Km |
Større end eller lig med 200MHz·Km |
|
@1300um |
|
|
|
Større end eller lig med 1000MHz·Km |
Større end eller lig med 600MHz·Km |
|
|
Kabelafskæringsbølgelængde λcc |
|
Mindre end eller lig med 1260nm |
Mindre end eller lig med 1260nm |
Mindre end eller lig med 1260nm |
|
|
|
Tekniske parametre |
|||||
|
Fiberantal |
Kabeldiameter (mm) |
Kabelvægt (Kg/Km) |
Trækstyrke(MAT)(N) |
Knusningsmodstand Lang/Kort sigt (N/100 mm) |
Bøjningsradius statisk/dynamisk (mm) |
|
6 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
12 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
24 |
4.8*9.0 |
36 |
700 |
500/1000 |
10D/20D |
Populære tags: figur 8 antenne fiberoptisk kabel, Kina figur 8 antenne fiberoptisk kabel leverandører
Et par af

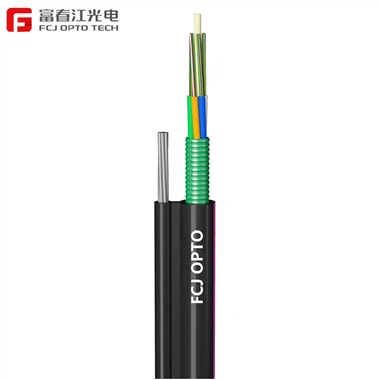

GYXTC8S optisk kabelDu kan også lide
