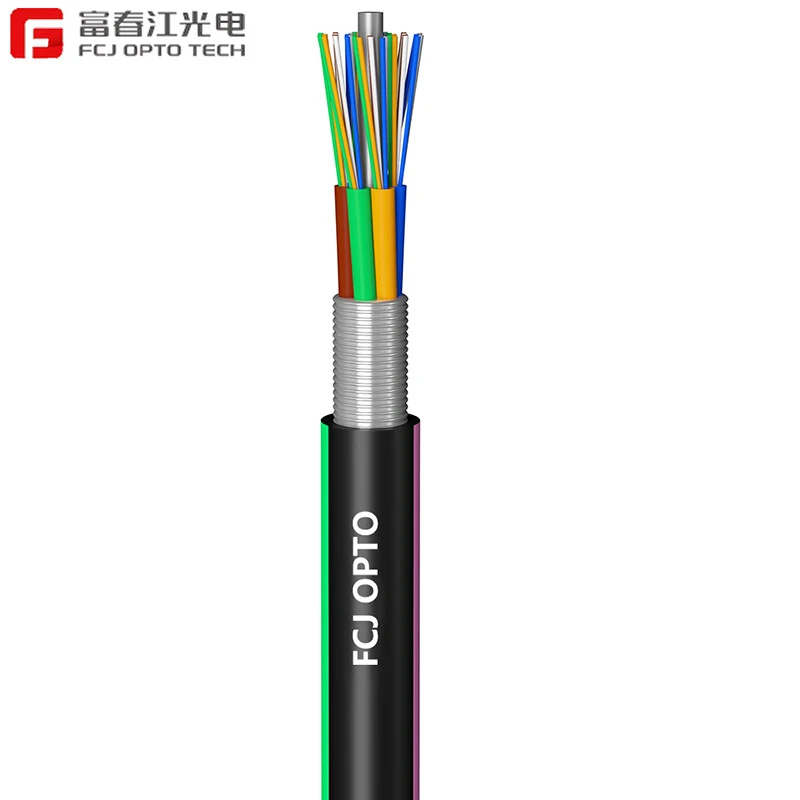

Fibrene er placeret i et løst rør lavet af PBT. Røret er fyldt med en vandafvisende fyldmasse. En ståltråd er placeret i midten af kernen som et metallisk styrkeelement. Rørene (og fyldstofferne) er snoet rundt om styrkeelementet til en kompakt og cirkulær kerne. Et aluminiumspolyethylenlaminat (APL) påføres rundt om kabelkernen, er fyldt med fyldstof for at beskytte det mod vandindtrængning. Derefter dækkes kabelkernen med en tynd PE inderkappe. Efter at PSP'en er påført på langs over den indre kappe, er kablet komplet med en PE(LSZH) ydre kappe.
Egenskaber
1. Fremragende mekanisk og temperatur ydeevne.
2. Speciel rørfyldningsmasse sikrer en kritisk beskyttelse af fiber og modstår vandet.
3. Løs rørstrengende kabelkerne sikrer kabelstrukturen stabil.
4. Enkelt ståltråd som det centrale styrkeelement til at modstå aksiale belastninger.
5. 100 procent kernefyldningsvand forhindrer kabelgelé for at sikre kablet vandtæt.
6. AL tape langsgående dæksel kabelkerne som fugtspærre.
7. Indvendig kappe sænker effektivt den eksterne mekaniske belastning.
8. Korrugeret stålbånd langsgående dæksel kabelkerne og giver god knusningsmodstand.
9. Yderkappe beskytter kabel mod ultraviolet stråling.
Standarder
GYTA-kabel overholder standard YD/T 901-2001såvel som IEC 60794-1.
Optiske egenskaber
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Dæmpning | @850nm | Mindre end eller lig med 3.0 dB/km | Mindre end eller lig med 3.0 dB/km | ||
@1300nm | Mindre end eller lig med 1.0 dB/km | Mindre end eller lig med 1.0 dB/km | |||
@1310nm | Mindre end eller lig med 0,36 dB/km | Mindre end eller lig med 0,40 dB/km | |||
@1550nm | Mindre end eller lig med 0.22 dB/km | Mindre end eller lig med 0.23dB/km | |||
Båndbredde (Klasse A) | @850nm | Større end eller lig med 500 MHz·km | Større end eller lig med 200 MHz·km | ||
@1300nm | Større end eller lig med 1000 MHz·km | Større end eller lig med 600 MHz·km | |||
Numerisk blænde | {{0}}.200±0,015NA | {{0}}.275±0,015NA | |||
Kabelafskæringsbølgelængde | Mindre end eller lig med 1260nm | Mindre end eller lig med 1480nm | |||
Tekniske parametre
Kabeltype | Fiberantal | Rør | Fyldstoffer | Kabel diameter Mm | Kabelvægt kg/km | Trækstyrke Lang/Kort sigt N | Knusningsmodstand Lang/Kort sigt N/100mm | Bøjningsradius Statisk/dynamisk Mm |
GYTA-2~6 | 2~6 | 1 | 4 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-8~12 | 8~12 | 2 | 3 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-14~18 | 14~18 | 3 | 2 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-20~24 | 20~24 | 4 | 1 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-26~30 | 26~30 | 5 | 0 | 9.7 | 90 | 600/1500 | 300/1000 | 10D/20D |
GYTA-32~36 | 32~36 | 6 | 0 | 10.2 | 104 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-38~48 | 38~48 | 4 | 1 | 11.0 | 117 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-50~60 | 50~60 | 5 | 0 | 11.0 | 117 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-62~72 | 62~72 | 6 | 0 | 11.5 | 126 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-74~84 | 74~84 | 7 | 1 | 13.4 | 154 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-86~96 | 86~96 | 8 | 0 | 13.4 | 154 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-98~108 | 98~108 | 9 | 1 | 14.8 | 185 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-110~120 | 110~120 | 10 | 0 | 14.8 | 185 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-122~132 | 122~132 | 11 | 1 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-134~144 | 134~144 | 12 | 0 | 16.9 | 228 | 1000/3000 | 300/1000 | 10D/20D |
GYTA-146~216 | 146~216 | 16.9 | 233 | 1000/3000 | 300/1000 | 10D/20D |
Opbevarings-/driftstemperatur: -40 grader til plus 70 grader
